SCART

SCART (Syndicat des Constructeurs d'Appareils, Radiorecepteurs et Televiseurs, Объединение производителей радиоприёмников и телевизоров) — европейский стандарт для подключения и соединения между собой различных видеоустройств (телевизоров, видеомагнитофонов, DVD-проигрывателей, ТВ-приставок) и упрощения управления ими, а также одноименный разъём в этих устройствах.

Стандарт изначально разработан голландской компанией Philips, однако впервые появился в 1978 году во Франции. В этой стране с 1981 года появился запрет на продажу телевизоров, в которых отсутствовал данный разъём. В настоящее время SCART считается устаревшим, однако многие производители всё ещё оснащают им свои телевизоры и другие устройства.

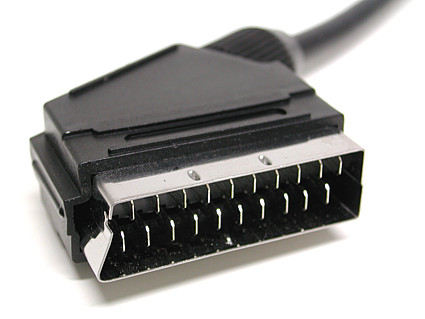

кабель SCART

Возможности SCART

Посредством SCART передаются не только видео- и аудиосигналы — стардарт позволяет обмениваться между устройствами, которые соединены между собой, различными управляющими командами. Так, если к телевизору посредством данного кабеля подключена ТВ-приставка, появляется возможность включать и выключать оба устройства одновременно, держа в руках только один пульт от приставки, а подключенный видеомагнитофон можно было запрограммировать на запись, используя пульт от телевизора. Та или иная возможность может работать либо отсутствовать в зависимости от той или иной модели устройства.

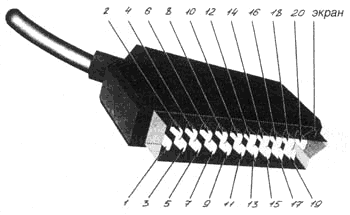

Контакты SCART-разъёма

SCART имеет 20 контактов и «экран»:


  1. Линейный аудиовыход — правый канал стереосигнала или моносигнал.
  2. Линейный аудиовход — правый канал стереосигнала или моносигнал.
  3. Линейный аудиовыход — левый канал.
  4. Масса для аудиоканалов.
  5. Масса для сигнала Blue (RGB).
  6. Линейный аудиовход, левый канал.
  7. Вход сигнала Blue (RGB).
  8. Сигнал переключения TV/Video.
  9. Масса для сигнала Green (RGB).
  10. Линия D2B информационного сигнала (инвертированный вариант).
  11. Вход сигнала Green (RGB).
  12. Линия D2B информационного сигнала.
  13. Масса для сигнала Red (RGB).
  14. Отключение видеосигналов, масса для D2B.
  15. Вход сигнала Red (РСВ)/вход-выход составляющей цветности сигнала S-Video.
  16. Сигнал переключения входа на RGB.
  17. Масса для композитного сигнала.
  18. Масса для сигнала переключения входа на RGB.
  19. Выход композитного видеосигнала/вход-выход составляющей яркости сигнала S-Video.
  20. Вход композитного видеосигнала.

Последние модели мультимедийных устройств оснащаются современным и более компактным разъёмом HDMI, который является своего рода дальнейшим развитием SCART.
