Мультифид

Мультифид (multifeed) — спутниковая антенна с установленными к ней двумя или более конвертерами, предназначенные для приёма сигнала с нескольких спутников.

Зачем нужен мультифид

Главная задача мультифида — обеспечить приём спутникового ТВ с нескольких спутников, используя при этом только одну «тарелку». Наиболее известный пример мультифида — комплект, где антенна настроена на три спутника (5°E, 13°E и 4°W), который обеспечил возможность смотреть бесплатно несколько десятков русскоязычных телеканалов различной тематики зрителям, проживающим в Восточной части Европы. Этот мультифид получил народное название «горыныч» и остаётся популярным и востребованным до сих пор. Также мультифид используется во многих домохозяйствах Центральной и Восточной России, где на одну антенну таким способом можно принимать сигнал со спутников 75°E, 85°E и 90°E.


схема мультифида

Что необходимо для мультифида

Помимо спутникового ресивера, для настройки сигнала с помощью мультифида необходимы:

  • антенна-«тарелка» (рекомендуется не менее 85 см для устойчивого приёма);
  • два или более конвертера LNB;
  • крепления, удерживающие дополнительные конвертеры на кронштейне в необходимой точке перед антенной;
  • DiSEqC-свитч, объединяющий сигнал со всех конвертеров для последующей его подачи на ресивер;
  • кабель и штекеры.

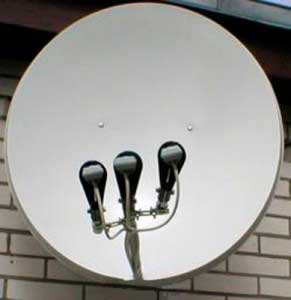

Мультифид-«горыныч» на 5°E + 13°E + 4°W.
Фото: satsputnik.ru

Ограничения

В бытовых, «домашних» условиях с использованием антенн разумного диаметра (до 1,2 метра) с помощью мультифида можно принимать, как правило, не более 3-4 спутников, каждый из которых расположен в позиции 10-20 градусов друг от друга. Если необходимо настроиться на два спутника, которые расположены дальше друг от друга (например, на 13°E и 36°E), оба этих конвертера следует устанавливать на две отдельные антенны.

Также затруднительно или невозможно настроить мультифид на спутники, расположенные менее 10 градусов (например, 5°E и 7°E) — оба конвертера невозможно разместить рядом. В таких случаях можно использовать специальные узкие конвертеры либо также устанавливать их на отдельные антенны.

Для организации мультифида и приёма сигнала со спутников, расположенных слишком близко или слишком далеко друг от друга, существует специальное решение — тороидальная (тороидально-параболическая) антенна, имеющая дополнительный отражатель сигнала. С использованием таких антенн можно разместить до 16 конвертеров, а расстояние между спутниками может достигать 40 градусов. Но стоимость таких антенн на порядок выше, чем у обычных «тарелок», а их настройка является более сложным процессом, поскольку требует соблюдения более высокой точности при ориентировании каждого конвертера на спутники.


Схематичное представление принципа работы тороидальной антенны.
Фото: satsputnik.ru


Установленная тороидальная антенна.
Фото: radikal.ru
