DiSEqC

DiSEqC (Digital Satellite Equipment Control, управление цифровым спутниковым оборудованием) — протокол, обеспечивающий связь между спутниковым ресивером и периферийным оборудованием (USALS, LNB) с использованием единого коаксиального кабеля. Разработан и стандартизирован международным оператором спутниковой связи Eutelsat в 1998 году.

На данный момент существуют следующие группы протоколов:

  • DiSEqC 1.X — предусматривает однонаправленную связь, т.е. позволяет только передавать команды от ресивера к перифирийным устройствам, управлять включением или переключением определенного числа внешних устройств (конверторов, коммутаторов, позиционеров);
  • DiSEqC 2.X — предусматривает как передачу управляющих команд, так и приём ответов от этих устройств ресивером. Например, с помощью DiSEqC 2.X конвертор может передать на ресивер сведения о частоте используемого гетеродина;
  • DiSEqC 3.X — обеспечивает расширенный обмен данными между ресивером и внешними устройствами. Например, с помощью DiSEqC 3.X возможно реализовать возможность настройки и перепрограммирования ресивера сигналами, поступающими через переферийные устройства из единого центра управления. На практике DiSEqC 3.X сейчас практически не используется, потому что ресиверов, которые поддерживают DiSEqC 3.X, на рынке в настоящее время нет, хотя практически все выпускаемые переферийные устройства (конверторы и т.д.) его уже давно поддерживают.
Как работает DiSEqC

Для работы DiSEqC не требуется отдельная проводка — для передачи управляющих команд используется уже имеющийся коаксиальный кабель, в котором, кроме обычного сигнала со спутника, подаются напряжение питания конвертора (13 В или 18 В) и управляющий тоновый сигнал с частотой 22 кГц.

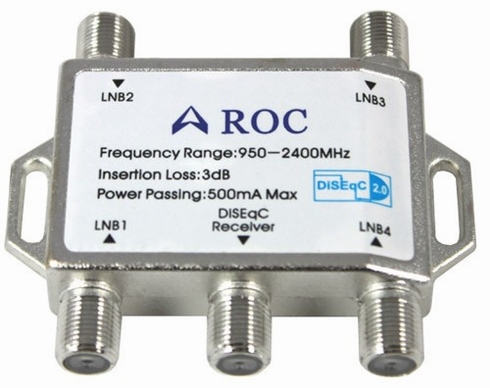

DiSEqC-переключатель (свитч) ROC для подключения до 4 спутников к одному ресиверу

DiSEqC наиболее широко применяется в системах спутникового телевидения, когда на одном ресивере требуется настроить приём сигнала с двух и более спутников. Для этого спутниковый ресивер посредством кабеля соединяется с DiSEqC-переключателем, к которому, в свою очередь, подключается несколько конверторов, настроенных на разные спутники.

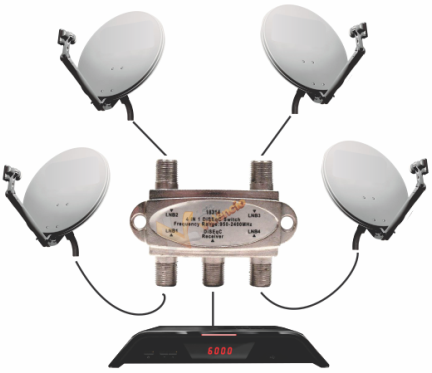

Схема подключения ресивера к четырём спутникам с помощью DiSEqC
